Przepustnice Centryczne

fig. Ps0

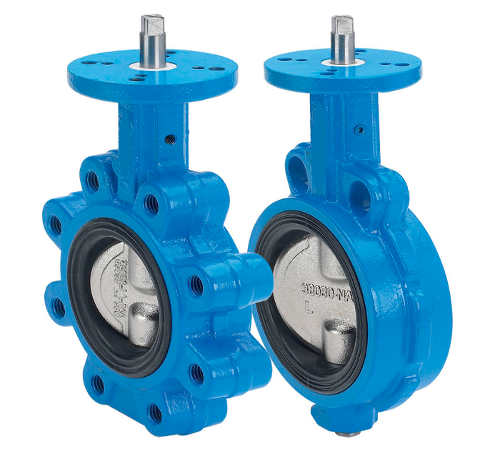

Przepustnica Centryczna Miękkouszczelniona

PS0.MW / Ml

Przepustnice należą do grupy armatury międzykołnierzowej, zaporowej z miękkim uszczelnieniem, w wersji wykonania centrycznego. Są one produkowane w wykonaniu standardowym z żeliwa, w wykonaniu z przekładnią kółkiem ręcznym lub jako przystosowane do zabudowy odrębnego urządzenia napędowego. Przepustnice centryczne miękko uszczelnione przeznaczone są do odcinania i regulacji przepływu medium na rurociągach i instalacjach przemysłowych. Głównym medium są, woda przemysłowa, morska, słodka, pitna, oleje napędowe i opałowe, ścieki komunalne, powietrze, gaz oraz inne czynniki neutralne w zależności od zastosowanych materiałów na wykładkę.



Wulkanizowany lub wymienialny (jaskółczy ogon) elastomer EPDM lub NBR w zapewnia całkowitą szczelność przepływu medium. Zaprojektowany tak aby ściśle dolegać do korpusu zapewnia maksymalną szczelność, mogą być stosowane w instalacjach podziemnych jak i nadziemnych.
Przepustnice te można zabudować na poziomym rurociągu w dowolnym położeniu. W pozycji zamkniętej dysk przepustnicy znajduje się w pozycji prostopadłej do osi wzdłużnej rurociągu.

Pełna szczelność w obu kierunkach przepływu, niskie opory przepływu, brak stref martwych, trzpień jednoczęściowy lub dwuczęściowy, opcjonalnie wydłużona szyjka umożliwiająca izolację rurociągu wraz z armaturą. łatwe i szybkie przezbrajanie napędów, zabudowa w dowolnym położeniu, mały ciężar i krótka długość zabudowy, prosta i bezpieczna obsługa. Wykonanie międzykołnierzowe wafer i lug oraz dwukołnierzowe.

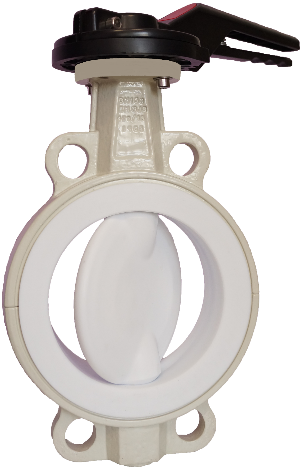

Przepustnica Teflonowa PS0.TT

polimer- politetrafluoroetylen (PTFE)

Teflon - posiada najmniejszy współczynnik ślizgowy wśród wszystkich tworzyw technicznych. Charakteryzuje się niską przyczepnością oraz najniższym współczynnikiem tarcia na wszystkich ciałach stałych. Dzięki równości statycznego oraz dynamicznego współczynnika tarcia nie ma miejsca zjawisko „drgań ciernych”. Te właściwości zmniejszają konieczną moc napędową, redukując tym samym zużycie energii.
Teflon - jest szczególnie polecany do wszelkiego rodzaju uszczelnień, łożysk oraz listew ślizgowych, gniazd zaworów i wirników pomp. Teflon może być wzmacniany innym tworzywem (włókno szklane lub grafit). Tego typu związki są używane w pompach do przetłaczania kwasów. Wyjątkową cechą politetrafluoroetylenu jest mała energia powierzchniowa, dlatego też teflon ma dobre właściwości smarujące i nie przywierają do niego żadne substancje.
Teflon - jest tworzywem sztucznym bardzo odpornym na organiczne oraz nieorganiczne substancje chemiczne (kwasy oraz zasady). Podczas pracy w środowisku promieniowania UV możemy zastosować go w zamkniętych pomieszczeniach oraz na zewnątrz. Te właściwości zmniejszają ilość konserwacji.
Odoo Members

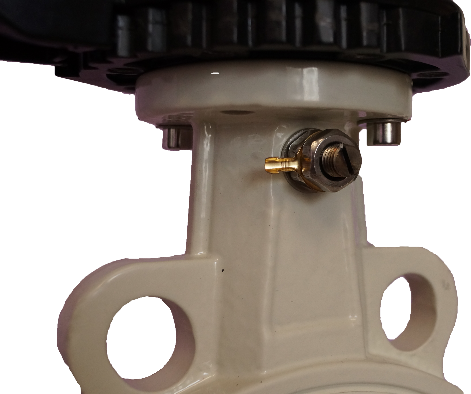

  • Zabezpieczenie antystatyczne (PN-EN 1983; API Spec. 6D)

  • Metalowe połączenie trzpienia i kadłuba zapewnia ciągłe przewodnictwo elektryczne (elektryczną komunikację), zapobiegając niebezpiecznemu nagromadzeniu się ładunków elektrostatycznych na trzpieniu.

  • Minimalna grubość powłoki PTFE

    • dla zakresów wymiarowych DN50-DN80 >3mm
    • dla zakresów wymiarowych DN100-DN300 >4mm

  • Dodatkowy pierścień uszczelniający pomiędzy korpusem , a  siedliskiem

  • Konstrukcja trzpienia

    • Zabezpieczenie przed wydmuchem trzpienia - BLOW OUT PROOF
    • Suchy trzpień -  trzpień w całości odseparowany od płynącego medium

  • Praca zaporowo regulacyjna

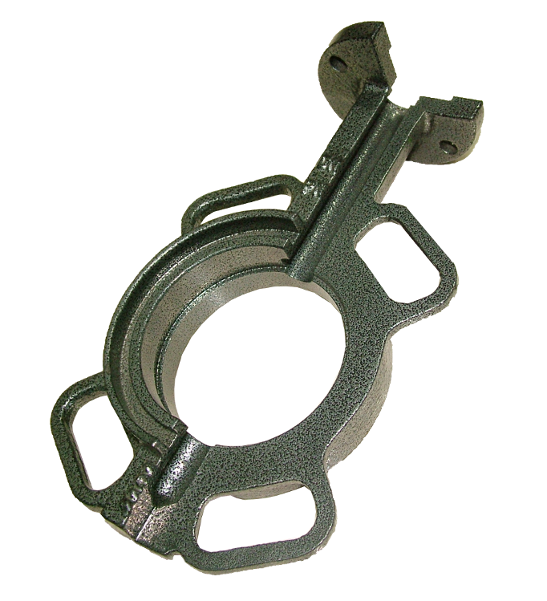

  • Korpus dwuczęściowy

  • Zatrzaskowa rączka

Budowa i Zastosowanie Przepustnic PS0.TT

Podstawowe elementy konstrukcyjne:

  1. Korpus (Żeliwo, Staliwo) + PTFE min. 3mm
  2. Dysk (Stal nierdzewna) + PTFE min. 3mm
  3. Trzpień (Stal nierdzewna)
  4. Dławik (Stal nierdzewna)
  5. Uszczelnienie wału (Guma)
  6. Tuleja (Stal węglowa + Tworzywo)
  7. Przyłącze antystatyczne (Stal węglowa)
    • Dostepne wykonanie typu lug; fig. pso.ml.tt

Zastosowanie:


  • Płyny żrące i toksyczne, o wysokiej korozyjności wykluczajacej zastosowanie metali,
  • Media korozyjne, które wymagajà zastosowania uszczelnienia teflonowego
  • Media wymagające zastosowania materiałów szczególnie bezpiecznych, tj. media spożywcze, farmaceutyki, farby/lakiery, paliwa, itd.
  • Media agresywne chemicznie

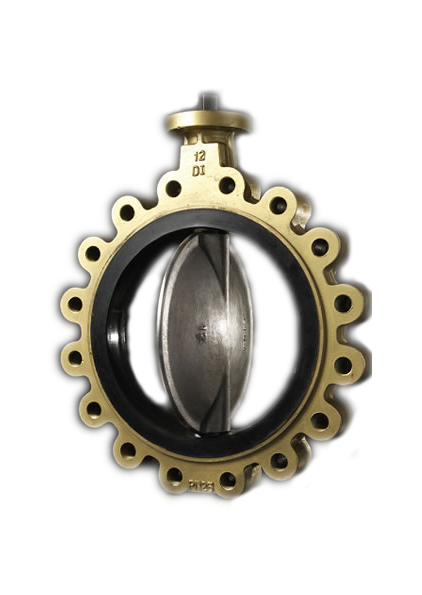

Przepustnice serii PS0.25

                                                                                                                                                                                                                                                                                                                                                                                  Przepustnice serii PS0.25 to centryczna miękkouszczelniona armatura spełniająca warunki pracy przy ciśnieniu 25bar (PN25). Ich konstrukcja przełamuje standardową barierę ciśnienia (max. PN16) dlaprzepustnic centrycznych miękkouszczelnionych w celu zastąpienia tradycyjnych przepustnic ekscentrycznych PN25. Ciśnienie pracy PN25 wspólnie z zaletami konstrukcji centrycznej takimi jak „suchy” trzpień i korpus, niskie momenty obrotowe, niewielka waga oraz dwukierunkowość rozszerzają spektrum
zastosowania przepustnic PS0.25 do całkowicie nowych obszarów.

OPIS TECHNICZNY

  • Średnice DN50 do DN300
  • Ciśnienie pracy: 2,5MPa, ANSI klasa 300
  • Połączenia: EN1092-2 PN25, DIN2634 PN25, ASME/ANSI B16.5 klasa 300
  • Długość zabudowy: EN558, ISO5752-20
  • Temperatura pracy - Dzięki różnym rodzajom materiału siedliska, przepustnice PS0.25 znajdują zastosowanie przy szerokim zakresie temperatur.

                                                  MATERIAŁ      TEMPERATURA PRACY

                                                                   EPDM                      -10oC do 120oC
                                                                   NBR                         -10oC do 85oC
                                                                   Viton                       -10oC do 170oC
                                                                   Poliuretan (PU)        -10oC do 80oC

                                                  ELEMENT                MATERIAŁ

                                                                  Korpus                   Żeliwo ciągnione, WCB, CF8/CF8M
                                                                  Dysk                       CF8/CF8M, Super Duplex, Alu-brąz
                                                                  Trzpień                   Stal nierdzewna 431,  Monel, Super Duplex
                                                                  Siedlisko                 EPDM, NBR, Viton, Poliuretan (PU)
                                                                  Malowanie             Powłoka epoksydowa

Zgodność z normami

Kołnierz przyłączeniowy napędu/dźwigni spełnia wymogi normy ISO5211 dla bezpośrednio instalowanych dźwigni, przekładni ślimakowych, napędów pneumatycznych oraz elektrycznych – żadne jarzmo bądź adapter nie są wymagane. Umożliwia to bezproblemowy montaż na instalacji, redukuje błędy dopasowania oraz zmniejsza całkowita wysokość armatury wraz z napędem. Spełnienie norm umożliwia montaż przepustnic PS0.25 pomiędzy kołnierzami PN25 wykonanymi zgodnie z EN1092-2, DIN2634 oraz
ASME B16.5 (klasa 300).

Obustronna szczelność

Konstrukcja centryczna z miękkim uszczelnieniem gwarantuje dwukierunkowe szczelnie zamknięcie (zerowy przeciek). Ta cecha
ułatwia montaż na instalacji, zerowy przeciek pozwala na zastosowanie z powodzeniem przepustnic PS0.25 w aplikacjach gazowych i
powietrznych.

Dysk

Konstrukcja dysku zwiększająca jego grubość i sztywność tworzy z przepustnic PS0.25 niezawodną armaturę do odcinania medium przy ciśnieniu roboczym 25bar. Opływowy kształt dysku zwiększają wartości przepływu względem klasycznych konstrukcji oraz minimalizuje straty zwiększając natężenie.
Krawędzie dysku mające kontakt z siedliskiem zostały obrobione sferycznie oraz wypolerowane w celu zapewnienia zmniejszenia wartości momentów oraz pewniejszego uszczelnienia, a także zwiększając żywotność siedliska.

Konstrukcja „suchego” trzpienia

Alternatywnie dla materiałów odpornych na korozję, przepustnica PS0.25 jest wyposażona w system „suchego” trzpienia. W tym przypadku standardowy materiał trzpienia jest chroniony przed kontaktem z korozyjnym czynnikiem poprzez pokrycie elastomerową warstwą ochronną.

Zredukowane momenty

Precyzyjnie wykonany dysk, ciasno pasowane siedlisko oraz polerowana powierzchna uszczelniająca dysku umożliwiają zredukowanie momentu do niewielkich wartości, zwiększając łatwość obsługi oraz redukując koszty związane z napędami.

Pełen Przelot

Konstrukcja pełnoprzelotowa zwiększa wartości przepływu oraz minimalizuje straty podczas pracy.

Trzpień Anti-Blow

Dzięki niezawodnemu systemowi anti-blow trzpień pozostaje na swoim
miejscu w przypadku awarii trzpienia. Zgodnie z różnymi połączeniami dysku i trzpienia przepustnicy zostały zaprojektowane dwa rodzaje zabezpieczenia anti-blow.

Łożyskowanie Trzpienia

Wykorzystanie łożysk ze stopu brązu w celu zachowania własności
samosmarowności, odpowiadających jednocześnie za pochłanianie siły
przenoszonej z napędu i stanowiąc wsparcie dla trzpienia.

Uszczelnienie elastomerowe

Korpus w pełni wyłożony wewnątrz elastomerem jest całkowicie odizolowany od medium eliminując niepotrzebny kontakt. Dzięki takiemu rozwiązaniu materiał korpusu nie musi być odporny na korozję ze strony medium umożliwiając zmniejszenie kosztów.
